El electropulido en resortes industriales es un acabado que va más allá de la estética. Es una decisión de ingeniería. Influye directamente en la vida útil, en la resistencia a la corrosión y en el comportamiento del resorte dentro de su ensamble.
En Rehisa Resortes diseñamos y fabricamos resortes bajo un sistema de gestión de calidad certificado en ISO 9001:2015 e IATF 16949:2016. Esta guía explica cómo funciona el electropulido, qué beneficios aporta, cómo se compara con otros acabados y qué consideraciones dimensionales debe contemplar antes de especificarlo.

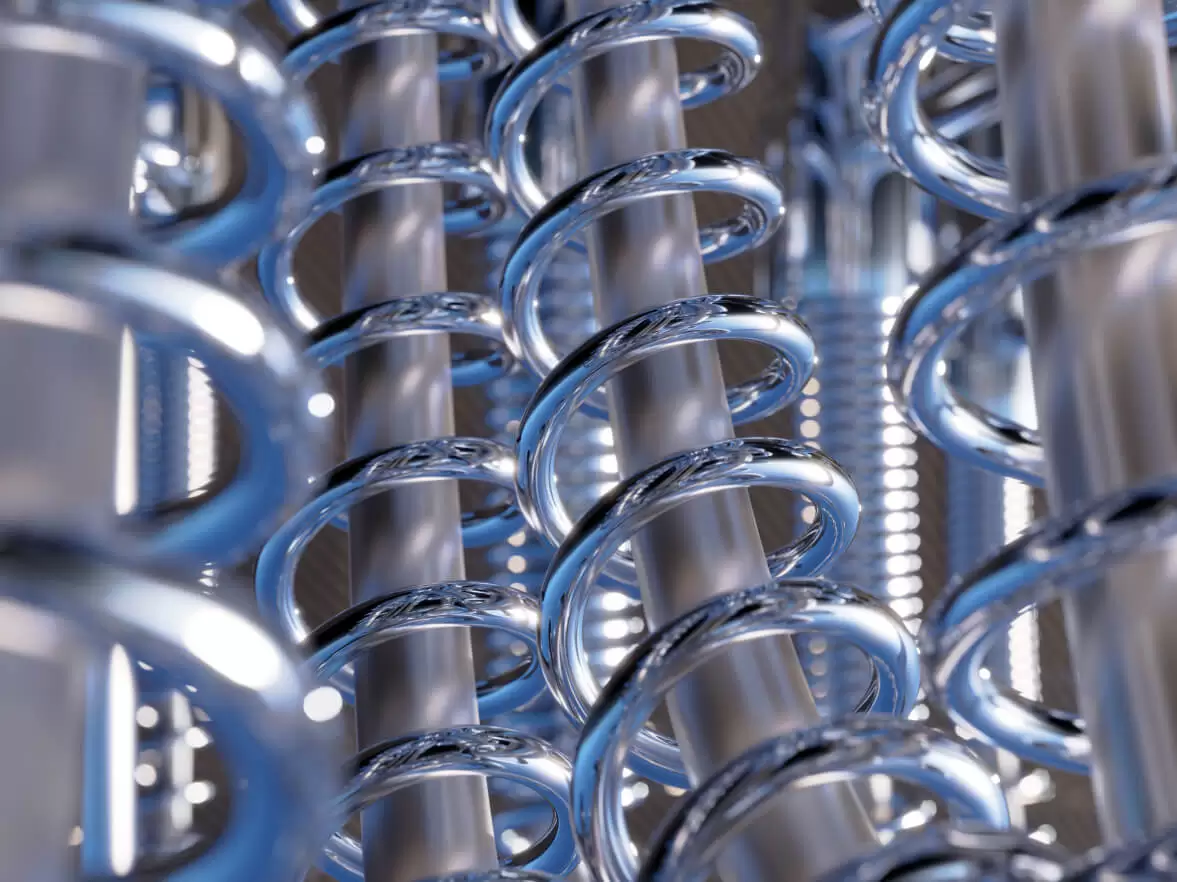

El electropulido en resortes es un proceso electroquímico de acabado en el que la pieza actúa como ánodo dentro de un baño electrolítico. Al aplicar corriente continua, se disuelve de forma controlada una capa microscópica de metal, eliminando picos, rebabas e impurezas superficiales sin contacto mecánico ni tensiones residuales.
El principio es la disolución anódica. El proceso funciona así:
Las variables críticas son la densidad de corriente, la temperatura del baño, la composición del electrolito y el tiempo de inmersión. Su control define la cantidad de material removido y la calidad del acabado final.
El pulido mecánico actúa por abrasión física. El electropulido actúa por disolución química controlada. Esta diferencia tiene consecuencias directas en el desempeño del resorte:
Un resorte trabaja bajo cargas repetidas durante toda su vida útil. Su superficie es la zona de mayor esfuerzo y la más expuesta al entorno. Por esta razón, el estado superficial determina gran parte de su confiabilidad. Estos son los beneficios principales del electropulido.
En un resorte, los esfuerzos máximos se concentran en la superficie del alambre. En los resortes de compresión, esto ocurre en el diámetro interior de cada espira.
Durante el trefilado y el enrollado, el alambre adquiere marcas de herramienta, micro-muescas y pequeños defectos. Cada uno actúa como un concentrador de tensión. Bajo carga cíclica, estos puntos elevan el esfuerzo local y se convierten en el origen de grietas por fatiga.
El electropulido elimina estos defectos de forma uniforme:
Consideración técnica: si su especificación incluye granallado (shot peening), la secuencia de procesos debe definirse con cuidado. El granallado genera esfuerzos residuales de compresión en una capa superficial. Un electropulido posterior podría remover parte de esa capa y reducir su efecto. Esta decisión debe tomarse desde el diseño.
La rugosidad se mide principalmente con dos parámetros:
El electropulido remueve los picos microscópicos de la superficie. Así logra acabados ultrasuaves y reduce ambos valores. La magnitud de la mejora depende del acabado inicial del alambre.
Una superficie más lisa ofrece ventajas operativas claras:
En los aceros inoxidables, el electropulido disuelve de forma preferente el hierro libre de la superficie. El cromo, en cambio, permanece. El resultado es una capa pasiva con una relación cromo/hierro más alta, más uniforme y más estable.
Este efecto es especialmente valioso en los aceros más utilizados en resortes de precisión:
Además, el electropulido ayuda a prevenir el rouging. Este fenómeno es la formación de depósitos rojizos o marrones de óxido de hierro sobre el acero inoxidable. Es común en sistemas de agua de alta pureza y vapor. Al reducir el hierro libre superficial, se reduce también el origen de estos depósitos.
Los tres procesos se mencionan con frecuencia en planos y especificaciones. Sin embargo, sus efectos sobre el resorte son muy diferentes. La siguiente tabla le ayudará a elegir el acabado adecuado según su aplicación.
| Criterio | Electropulido | Pasivado | Pulido mecánico |
|---|---|---|---|
| Mecanismo | Disolución anódica en baño electrolítico con corriente continua. | Tratamiento químico (ácido nítrico o cítrico) que remueve hierro libre, sin corriente eléctrica. | Abrasión física mediante bandas, ruedas, vibrado o tamboreo. |
| Remoción de metal | Controlada: entre 0.005 y 0.025 mm por superficie. | Prácticamente nula. | Variable y poco uniforme según la geometría. |
| Impacto en fatiga | Positivo: elimina micro-muescas y concentradores de tensión. | Neutro: no modifica el perfil superficial. | Variable: puede dejar micro-rayaduras y deformación superficial. |
| Tolerancia dimensional | Predecible; debe compensarse desde el diseño. | Sin cambio dimensional relevante. | Difícil de controlar en geometrías complejas. |
| Aplicación recomendada | Resortes críticos en sectores automotriz, médico, aeroespacial, farmacéutico y alimentario. | Resortes de acero inoxidable que requieren resistencia a la corrosión sin exigencias de acabado. | Desbaste, eliminación de rebabas y acabado estético en piezas de geometría simple. |
Contáctanos para diseñar el resorte a tu medida
Este es el punto que con mayor frecuencia se omite al especificar el proceso. El electropulido remueve material. Por lo general, entre 0.005 mm y 0.025 mm (0.0002″ a 0.001″) de capa superficial.
La remoción ocurre en toda la circunferencia del alambre. Por lo tanto, el diámetro del alambre se reduce el doble del espesor removido. Esto afecta directamente el comportamiento del resorte.
En un resorte de compresión, la constante se calcula así:
k = G · d⁴ / (8 · D³ · n)
Donde G es el módulo de rigidez del material, d el diámetro del alambre, D el diámetro medio y n el número de espiras activas.
Como la constante depende de la cuarta potencia de d, una reducción mínima tiene un efecto amplificado:
Otros efectos que debe considerar:
En Rehisa Resortes contemplamos la pérdida dimensional del electropulido desde la fase de cálculo. No se trata como una corrección posterior.
Nuestro enfoque incluye:
Este control es parte de nuestro Sistema de Gestión de Calidad bajo ISO 9001 e IATF 16949. El objetivo es claro: que el producto final cumpla estrictamente con el plano del cliente.
El electropulido se especifica donde una falla no es aceptable. Estos son los sectores con mayor demanda:
¿El electropulido afecta la constante elástica (k) del resorte?
Sí. Al reducir el diámetro del alambre, disminuye la constante k, que es proporcional a la cuarta potencia de dicho diámetro. En alambres finos el efecto es mayor. Por ello, la remoción debe calcularse desde el diseño, ajustando el alambre o el número de espiras para cumplir con la carga especificada en el plano.
¿Se puede electropulir cualquier tipo de acero en resortes?
No todos responden igual. Los aceros inoxidables austeníticos (302, 304, 316) y el 17-7 PH ofrecen los mejores resultados. Los aceros al carbono, como la cuerda musical, pueden procesarse, pero con resultados limitados: no desarrollan una capa pasiva de cromo y requieren protección posterior contra la corrosión. La evaluación del material debe hacerse caso por caso.
¿El electropulido sustituye al proceso de pasivado convencional?
En aceros inoxidables, el electropulido cumple la función de pasivado y, además, mejora el acabado superficial. La norma ASTM B912 lo reconoce como método de pasivación. Sin embargo, si su especificación exige pasivado químico conforme a ASTM A967 o AMS 2700, es necesario validar la equivalencia con su área de ingeniería o con su cliente final.
Especificar el electropulido correctamente requiere más que agregar una nota al plano. Implica calcular la remoción, seleccionar el material adecuado y validar el resultado final.
En Rehisa Resortes acompañamos a ingenieros de proyecto y compradores industriales en cada etapa. Desde el cálculo hasta la liberación del producto, bajo los requisitos de ISO 9001 e IATF 16949.
Si está desarrollando un nuevo componente o necesita mejorar el desempeño de un resorte existente, podemos ayudarle con una asesoría técnica personalizada o una cotización.
Contáctenos hoy mismo para revisar los requerimientos técnicos de sus resortes y asegurar la máxima calidad en sus procesos de fabricación.
